皮带秤控制仪表

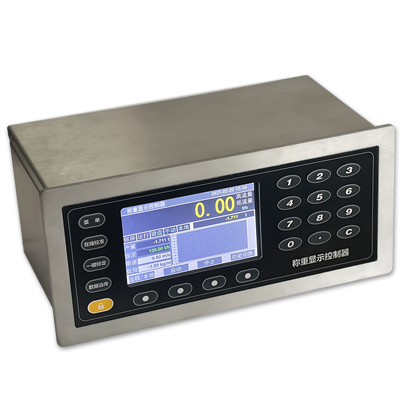

WSD-1000P双通道称重控制器

高精度智能化简单易用

  • 高清彩色液晶触摸屏
  • 工业级进口芯片
  • 24位高速A/D转换器
  • 中/英文引导式菜单
  • 图形化人机交互系统

18052166730

下载资料

终端售价2.5万元

电话咨询代理价格
  • 产品简介
  • 规格参数
  • 产品资料

概述

WSD-1000P双通道称重控制器具有精度高、响应快、操作直观、稳定可靠、抗干扰能力强，扩展性好等特点，采用32位工业级CPU，并配以高达24位A/D转换器，为用户提供了更为广泛的应用选择。采用液晶触摸大屏，增强了界面的美观度的同时也增强了操作的灵活度，使用户更加方便直观的进行皮带秤的校验、参数设置、数据查询等操作。

特点

    硬件特点

  • 1. 高清彩色液晶触摸屏：采用点阵型LCD作为显示窗口，具有灵敏的反应速度、便于交流、坚固耐用等优点。
  • 2. 工业级进口芯片：控制稳定、运行可靠，具有高稳定性、高可靠性等显著优势。
  • 3. 中/英文引导式菜单：精心设计引导式菜单，增加了必要的汉字提示语，界面直观，更方便用户操作，中/英文可选。
  • 4. 24位高速A/D转换器：A/D转换速率高达300次/秒。
  • 5. 图形化人机交互系统：人性化的全图形化界面，构成人机交互系统，实现人机对话，简单便捷。
  • 6. 整机EMC设计：抗干扰能力强，适用于工业环境。
  • 7. 便携式防腐按键（内置）。
  • 8. 可设置和读取各种参数信息，流量设定，瞬时流量，累计量等。
  • 9. 多点线性校准，更精准：多点线性校准，流量给定更准确，呈线性变化。
  • 10. 故障自诊断：故障在线诊断，易发现和解决问题，可给出提示及引导修正错误。
  • 11. 多路反馈信号分路输入，带有流量曲线图。
  • 12. 仪表内部具有温度补偿功算法。
  • 13. 具有一键标定功能。
  • 14. 双通道数据计量，传感器单独接入仪表进行数据计算，一组传感器故障，仪表自动剔除，其它组正常运行，互不影响。
  • 15. 有瞬间流量、日、月、年的累计值功能；控制系统有错误诊断和测试系统；有设备的状态信息和检测信号。
  • 16. 带有操作记录功能，可记录并查询零点校准，实物校准，间隔值等关键操作，用于故障排查及日常管理。
  • 17. 具有多种误差补偿功能及丰富接口：4-20mA\485。

产品规格

基础参数

  • 屏幕显示区域
  • 5寸
  • 操作方式
  • 触屏+按键
  • 仪表尺寸
  • 长×宽×高
  • 面板材质
  • 不锈钢
  • 安装方式
  • 嵌入式安装

一般规格

  • 电源输入
  • AC85～245V，50/60Hz
  • *大功率
  • 36W
  • 保险丝
  • 250V，2A
  • 温度范围
  • –10～40℃
  • 防护等级
  • IP65

称重接口

  • 数量
  • 2（现场采集板）
  • 激励电压
  • 10VDC
  • 输入信号范围
  • 0～30mv
  • 称重传感器数量
  • *大8个350Ω传感器/通道

速度接口

  • 数量
  • 1（现场采集板)
  • 速度传感器电压
  • 12VDC
  • 频率范围
  • 10-5000Hz

通讯接口

  • 通讯接口
  • RS485 / RS232
  • 数量
  • 2
  • 通讯协议
  • Modbus RTU / 微型打印机 / 大屏幕

模拟量输入接口

  • 数量
  • 1
  • 分辨率
  • 18
  • 精度
  • 0.20%
  • 功能
  • 流量设定

模拟量输出接口

  • 数量
  • 2
  • 分辨率
  • 12
  • 精度
  • 0.10%
  • 功能
  • 调节 / 实时流量 / 跟随

开关量输入接口

  • 数量
  • 4
  • 输入类型
  • 干点
  • 功能
  • 可自定义

开关量输出接口

  • 数量
  • 4
  • 输出类型
  • 继电器输出
  • 功能
  • 可自定义
